Saya pernah mendapatkan tugas untuk memasang kabel UTP ke konektor RJ-45,maka dengan pengalaman yang telah saya dapatkan,saya ingin berbagi dengan kalian semua. Disini akan saya jelaskan tentang perkabelan dan cara memasangnya.
Kabel Twisted Pair terbagi menjadi 2 jenis, yaitu UTP dan STP. Tetapi yang akan saya jelaskan khususnya adalah kabel UTP.
UTP adalah singkatan dari (Unshielded Twisted Pair). Koneksi pada Twisted Pair biasanya menggunakan konektor RJ-11 / RJ-45.
Didalam Kabel UTP terdapat 8 kabel yang berbeda yaitu berwarna Putih Orange, Orange,Putih Hijau, Hijau, Putih Biru, Biru , Putih Coklat, Coklat.
Sementara itu, Kabel UTP terbagi menjadi 2 rangkaian, yaitu Kabel STRAIGHT dan Kabel CROSS.
Dibawah ini adalah Tabel Urutan kabel STRAIGHT
No. Pin Ujung 1 No. PinUjung 2
1. Putih Orange 1. Putih Orange
2. Orange 2 Orange
3. Putih Hijau 3 Putih Hijau
4. Biru 4 Biru
5. Putih Biru 5 Putih Biru
6. Hijau 6 Putih Biru
7. Putih Coklat 7 Putih Biru
8. Coklat 8 Coklat
Kabel STRAIGHT digunakan untuk koneksi dari komputer ke HUB, Router ke HUB, Terminal Server ke HUB, Printer Server ke HUB, dan Router ke Komputer.
Dibawah ini adalah Tabel Urutan kabel CROSS
No. Pin Ujung 1 No. PinUjung 2
1. Putih Orange 1. Putih Hijau
2. Orange 2 Hijau
3. Putih Hijau 3 Putih Orange
4. Biru 4 Biru
5. Putih Biru 5 Putih Biru
6. Hijau 6 Orange
7. Putih Coklat 7 Putih Coklat
8. Coklat 8 Coklat
Kabel CROSS digunakan untuk Koneksi dari Komputer ke Komputer, dan HUB ke HUB.
*Cara membuat Kabel STRAIGHT :
1). Kita harus mengupas dulu Ujung 1 kabel UTP sampai kelihatan Kabel kecil-kecil yang berjumlah 8.
2). Kupaslah kurang lebih panjangnya 1,5 cm.
3). Urutkan hingga menyerupai Kabel STRAIGHT.(seperti pada Tabel diatas)

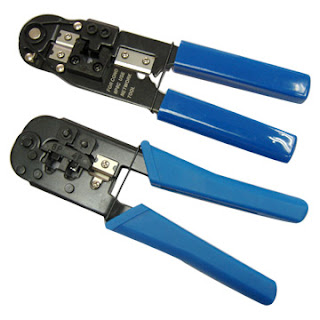

4). Ratakan Kabel menggunakan Tang Crimping agar panjangnya sama.
5). Setalah itu masukkan Kabel kedalam Konektor Rj 45, dalam memasukkan kedalam Konektor , kita harus hati-hati dan teliti, yaitu kabel urutan 1 yaitu Putih Orange harus berada paling Kiri pada Pin Konektor.
6). Setelah semua Kabel masuk dengan benar ke Konektor, kita langsung mengCrimpingnya dengan Tang Crimping, setelah itu kita langsung membuat Ujung yang ke 2, kalau untuk Kabel STRAIGHT, Ujung yang ke 2 sama dengan Ujung yang ke 1,kalau untuk Kabel CROSS Kabel Ujung 1 berbeda dengan Ujung 2.
7). Lalu, Kita langsung mengetesnya dengan LAN Tester, yang gunanya untuk mengetes apakah Kabel yang Kita Rangkai benar atau salah. Kalau lampu pada LAN Tester tidak sesuai dengan urutan kabel yang kita buat, berarti kabel kita salah. Berarti kita harus membuat lagi urutan kabel yang salah tadi dan mengganti Konektor, karena Konektor yang kita gunakan tadi tidak bisa digunakan lagi karena sudah diCrimping.
*Cara Membuat Kabel CROSS :
hampir sama dengan Kabel STRAIGHT, tetapi untuk Kabel CROSS Ujung yang ke 2 berbeda. Yaitu:
1). Setelah Kita membuat Ujung yang 1, yaitu sama dengan Kabel STRAIGHT, lalu kita langsung membuat Ujung yang ke 2.
2). Untuk Kabel yang ke 2, Saya sudah menunjukkan urutannya pada Tabel diatas, yaitu Urutan yang 1, Putih Hijau berada paling Kiri pada Pin Konektor.
3). Lalu Kita masukkan Kabel ke Konektor dengan hati-hati dan teliti, Setelah semua Kabel masuk dengan benar pada Konektor Rj 45, baru kita Crimping menggunakan Tang Crimping dan langsung mengetesnya dengan LAN Tester.
SELAMAT MENCOBA
